Schade detectie

Onzichtbare schades detecteren

De onstuitbare opmars van composieten in de automotive sector, met name koolstofvezel composieten, brengt allerlei nieuwe uitdagingen met zich mee. Zo is het inspecteren van een schade voor en na de reparatie niet eenvoudig. Al decennia lang is het inspecteren met ultrasoon geluid een succesvolle maar ingewikkelde methode gebleken om "door het materiaal" heen te kijken. Dit is nodig omdat bij een composiet onderdeel, de meeste schade na een impact onder het oppervlak zit. Dit zijn vaak tussen weefsellagen in of het inscheuren van de hars waar de weefsels mee omgeven zijn.

Zulke schades zijn vaak niet zichtbaar en dus nauwelijks te inspecteren met het blote oog. Ook na het repareren is ultrasone nacontrole van belang om te zien of de reparatie nauwkeurig en kwalitatief goed is uitgevoerd.

De Dolphicam software creëert diverse beelden op een laptop zoals; A-scan, B-scan en C-scan met een zeer hoge kwaliteit. Het contactvlak van de scanner is zo gemaakt, dat het zonder contactvloeistof kan worden gebruikt op gespoten of glimmende oppervlakken. Dit bevorderd het gebruiksgemak enorm.

Het systeem Dolphicam® is onder andere het officiële inspectie apparaat voor de Noorse luchtmacht, Airbus,Boeing, GE, Audi, Lamborghini, BMW, Volkswagen en GM.

Het samenwerkingsverband wil de Dolphicam gaan inzetten onder andere in de automotive schadeherstel branche gaan inzetten. Er worden met regelmaat workshops en demonstraties worden aangekondigd via de CEC mediakanalen LinkedIn, Twitter, Facebook en de reguliere websites www.cecnl.nl, www.scabro.com en www.carbonherstel.nl

Bekijk hier hoe de Dolphicam werkt: Introductie-video Dolphicam

Bekijk hier het installatieproces:Handleiding Installeren Dolphicam

DolphiCam Expert is a mobile and ergonomic ultrasound camera system designed for NDT inspection of CFRP (Carbon Fiber Reinforced Plastics). A unique dry and wet transducer technology with high performance signaling electronics creates high-resolution 2D and 3D images of suspected damage areas to verify the status of the material, and helps manufacturing- and service personnel to perform effective QA and to develop the best repair strategy for a damage. The DolphiCam 3D visualizer creates crystal clear images of the material defects, and makes it easy to perform a defect analysis and to develop a optimal repair strategy. The 3D image can be zoomed, panned and rotated.

DolphiCam connects to a standard Windows PC or Tablet through the USB port, and makes the system very portable and flexible.
The silicone based transducer mat enables dry coupling on painted or shiny surfaces. The system can of course also be used with water or contact gel.

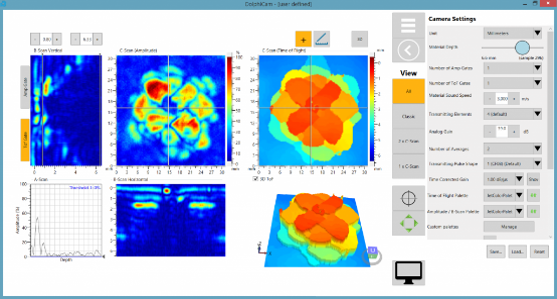

The DolphiCam software creates A-, B- and C-scan images of very high quality. By adjusting pulse and gate settings, color thresholds and other camera settings, material defects is easily identified.
The system supports both Amplitude and Time-of-Flight modes.
Manual stitching support makes it easy to cover larger areas.
Camera settings are easily stored and retrieved for quick camera configuration.
